产品详情
专网TD-LTE微型直放站
技术规范书
1、射频技术指标
|
项目 |
指标 |
|||
|
上行Reverse |
下行Forward |
|||
|
工作频率(MHz) |
1785-1805 |
|||
|
输出功率(dBm) |
13/17/20/23±2 |
13/17/20/23±2 |
||
|
最大增益(dB) |
70±3 |
70±3 |
||
|
自动增益调整(dB) |
≤|±2.0| |
|||
|
自动增益调整范围(dB) |
0 ~ 25 |
|||
|
噪声系数(dB) |
≦6dB |
|||
|
带内波动(dB) |
≤4.0/20MHz |
|||
|
驻波比 |
≤1.8 |
|||
|
时延(us) |
≤1.5 |
|||
|
杂散发射(dBm) |
9KHz～150KHz |
≤-36/1KHz |
||
|
150KHz～30MHz |
≤-36/10KHz |
|||
|
30MHz～1GHz |
≤-36/100KHz |
|||
|
1GHz～12.75GHz |
≤-30/1MHz |
|||
|
三阶互调(dBc) |
≤-36（双音20MHz） |
|||
|
频谱发射模板 |
0.05MHz≤f_offset＜5.05MHz |
≤-7-7/5×( f_offset-0.05)dBm/100kHz |
||
|
5.05MHz≤f_offset＜10.05MHz |
≤-14dBm/100kHz |
|||
|
10.5MHz≤f_offset＜f_offsetmax |
≤-15dBm/1MHz |
|||
|
矢量幅度误差EVM(%)RMS |
64QAM |
≤8 % |
||
|
频率误差 |
≤0.05PPM |
|||
|
开关切换总时间（μs） |
≤3 |
|||
|
同步范围 |
≥30dB |
|||
|
射频接头类型 |
SMA(f) |
|||
|
阻抗(Ω) |
50 |
|||
|
电源 |
AC100 ~ 240V; 50~60Hz |
|||
|
设备功耗(W) |
≤15 |
|||
|
工作温度(℃) |
-30~ +50 |
|||
|
工作湿度(%) |
≤85 |
|||
2、产品特色功能
2.1、增益自动联动功能：自动检测设备接收信号，跟踪设备下行增益后自动设置设备上行的增益，始终保持设备上行链路的增益小于到基站的信号衰耗，从而保证移动网络不受干扰，增加基站使用设备的数量。
2.2、自激检测功能：设备支持自动检测收发天线的隔离度功能，支持自动调节设备增益功能，支持状态指示功能，支持设备保护功能，从而避免因设备的引入而造成网络的干扰。
2.3、数字自动输出功率调整功能：保证外界信号波动时，设备保持稳定输出功率。满足覆盖要求。
3、外形尺寸及结构图：
3.1、外形尺寸
|
测试项目 |
技术指标 |
备注 |
|
外观 |
白色 |
|
|
重量(Kg) |
≤1.0 |
|
|
结构尺寸mm |
169×100×28 |
|
|
安装固定孔距尺寸mm |
84 |
|

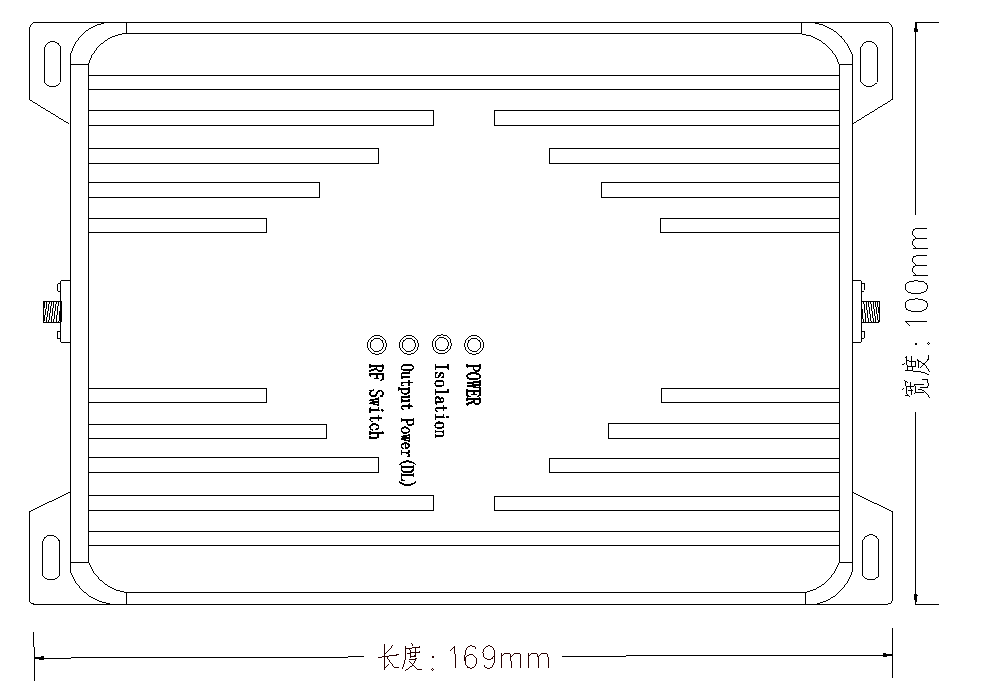

3.2、参考外形图
4、设备的指示灯介绍
|
指示灯标识 |
指示灯状态 |
说明 |
|
电源指示灯 POWER
|
灯常亮 |
设备上电 |
|
灯灭 |
设备电源故障 |
|
|
下行输出功率指示灯 Output Power(DL) |
灯常亮 |
设备满功率输出Pmax±2dBm |
|
灯闪烁 |
输出功率在（Pmax-3～Pmax-15）±2dBm |
|
|
灯灭 |
输出功率在≤(Pmax-16dBm)±2dBm |
|
|
隔离度指示灯 Isolation 红绿双色灯 |
灯常亮 |
隔离度过小,进入设备保护功能 |
|
灯闪烁 |
隔离度较差 |
|
|
灯灭 |
隔离度好 |
|
|
TDD同步指示灯 RF_Switch |
灯常亮 |
同步上 |
|
灯灭 |
失步 |
|
|
使用注意事项： 实际使用本设备时为保证正常通信，需保证“Isolation”指示灯出现“灯灭”，且“RF_Switch”指示灯需“灯常亮”。 |
||
