产品名称

调频广播数字拉远系统

编号
没有此类产品
产品描述

调频广播数字拉远系统





产品照片

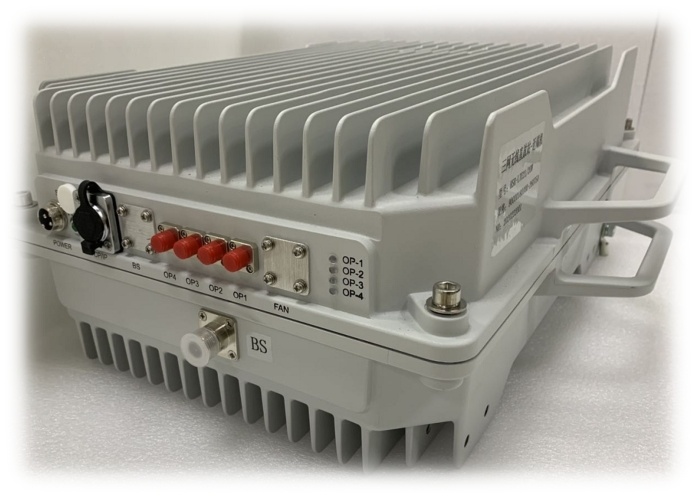

            近端机

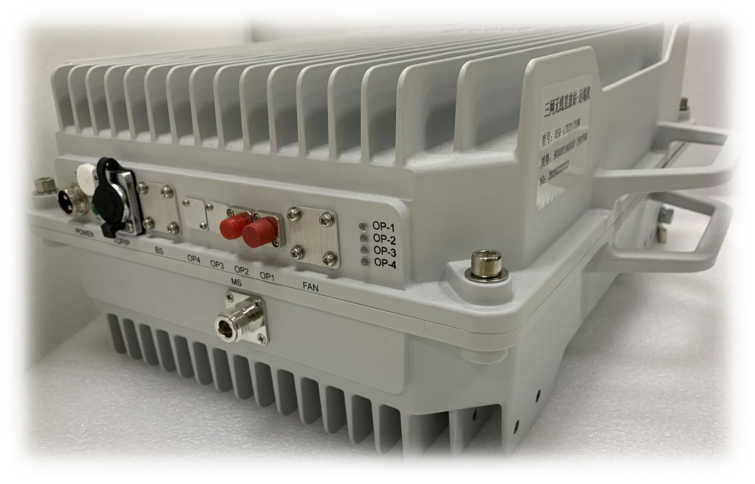

 远端机





产品概述



随着国家加大对交通运输网络的建设,我国建设了大量的高速公路,而我国多地势起伏、 叠峦纵横的山区,出现很多高速公路隧道、隧道群,隧道长度从几百米到十几公里,这些隧 道内调频广播信号普遍被屏蔽了,存在调频广播信号覆盖盲区,行驶车辆进入隧道后就听不 到调频广播信号了,对于很多习惯驾驶过程中收听调频广播的司机会感到不方便,甚至会产 生焦躁情绪,严重酿成交通事故,而隧道内一旦发生事故,正在行驶的车辆无法通过车上的调频广播获取信息,很容易造成大的二次伤害。

司推出的调频广播数字拉远系统是在调频广播信号传输过程中起到信号增强的一种中继设备,可以有效解决调频广播覆盖弱区、盲区问题,延伸基站覆盖距离和范围。相对架设基站的施工难度及高昂的成本,调频广播数字拉远系统安装简单、造价便宜,能有效快速解决覆盖弱区、盲区问题。

调频广播数字拉远系统是一种采用软件无线电技术利用光缆传输进行信号拉远的设备,由近端机和远端机组成,近端机通过接收天线从现有覆盖区拾取信号,利用数字中频处 理技术将模拟调频广播信号数字化后进行光转换,再通过光缆将信号传输到远端机,然后 由远端机进行光电转换后利用数字中频处理技术将数字信号重新还原成模拟调频信号并经 功放放大后再次发射到覆盖区。













覆盖示意图

相对传统调频广播模拟光纤直放站,调频广播数字拉远系统近端机和远端机之间采用光缆传输的是数字信号,不存在因为损耗造成信号功率损耗问题,使得传输距离更远,覆盖范围更广,同时采用光纤拉远方式系统对隔离度要求低,能将信号拉远至更广阔的覆盖区域

调频广播数字拉远系统组网方式更加灵活,支持星型、菊花链型和混合组网,工程使用更加方便,1 台近端机有四个光口,单光口可以链型连接9 台远端机,四个光口最多 可以拖带 36 台远端机组成分布式覆盖系统进行大范围覆盖,特别适合于以上高速公路长 隧道的覆盖。

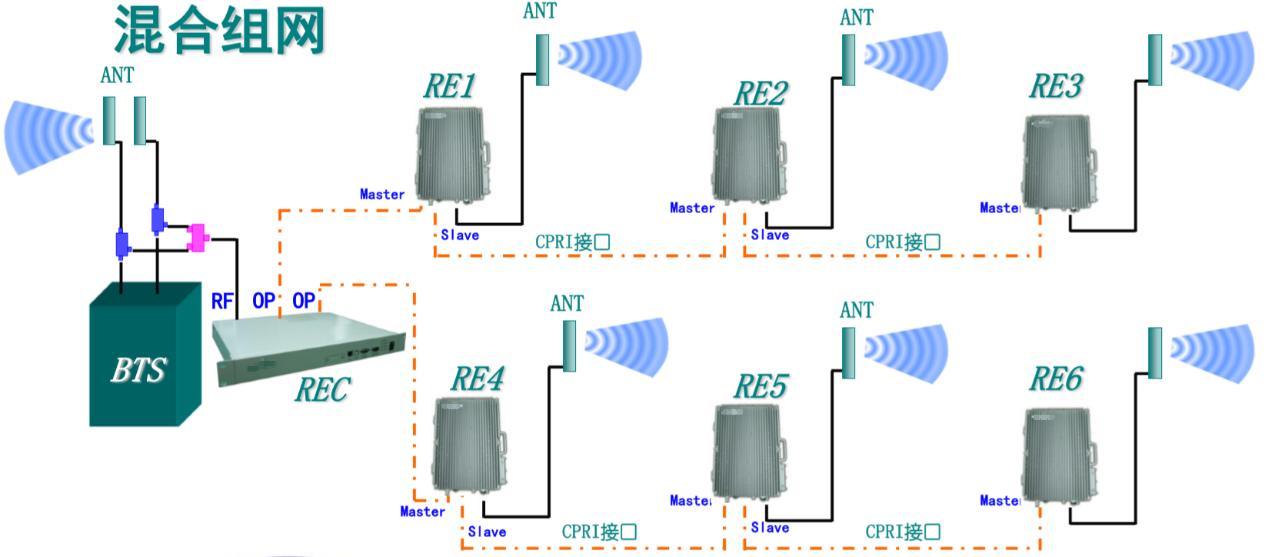

混合组网方式



产品特性



★光传输损耗小,传输距离远

★支持信号均衡放大输出,将接收到的不同频道信号进行调整,保证信号均衡覆盖

★输出功率大;无隔离度要求,可实现大功率输出覆盖

★支持多频道,最多支持24 频道

★支持星型、菊花链型和混合型组网方式,组网灵活多样



应用场景



★高速公路隧道、地铁隧道、民防设施、地下商场、地下停车场、矿井等











技术参数



技术指标

技术参数

备注

工作频段(MHz)

87-108MHz



选频数

24频道



最大输出功率(dBm)

37/40/43±2



最大增益(dB)

100±2



增益可调节范围(dB)

30



带内波动(dB)

3



输入输出驻波比

1.5



交叉抑制(dBc)

-36



谐波抑制(dBc)

-45@400KHz

 ≤-60@1MHz



传输时延(us)

10



光功率(dBm)

-9



光接收灵敏度(dBm)

-20



光传输距离(KM)

15



环境要求

温度-25℃~+55℃,湿度≤95%



本地监控接口

RJ-45



远程监控

可选远程监控功能



防护等级

铝合金压铸机箱 IP65
